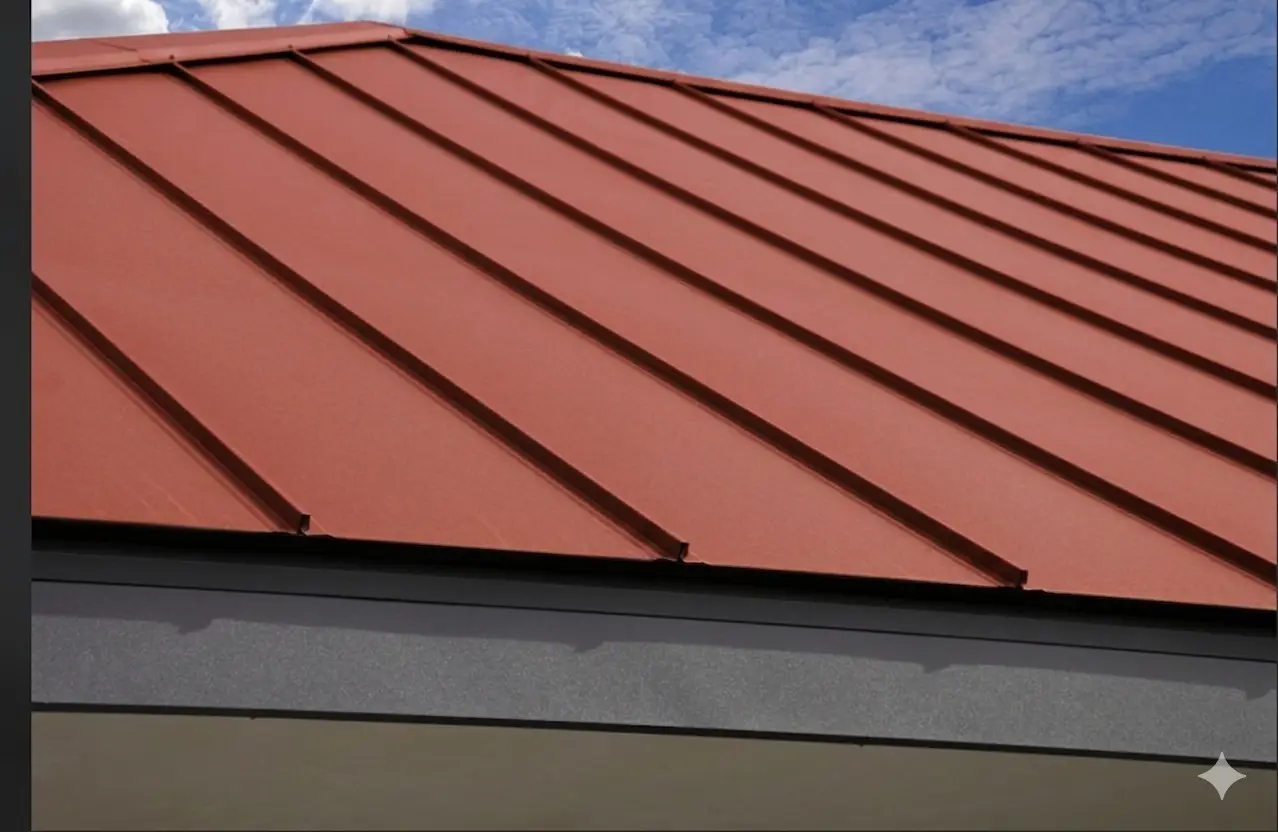

Cuando se trata de proteger proyectos de gran envergadura o edificaciones de arquitectura moderna en Colombia, el sistema de cubierta Standing Seam (también conocido como teja de junta alzada o grafada) se ha consolidado como la opción número uno en ingeniería de techos.
Su principal atractivo radica en una característica única: cero perforaciones externas. Al ensamblarse mediante clips ocultos y un proceso de grafado (sellado mecánico de las uniones), se elimina por completo la necesidad de tornillos expuestos, que son la causa del 90% de las goteras en las cubiertas tradicionales.
Sin embargo, para que un techo Standing Seam funcione a la perfección y dure décadas, no basta con tener una buena teja; se necesita diseñar y fabricar la estructura metálica idónea que responda a sus exigencias técnicas.
Características clave del sistema Standing Seam
Para entender por qué requiere un soporte estructural específico, primero debemos repasar sus propiedades más importantes:
1. Hermeticidad total a bajas pendientes: Gracias a la altura de sus crestas (juntas), este sistema puede instalarse en pendientes muy bajas (incluso desde el 2% hasta el 5%), evacuando el agua de las intensas lluvias colombianas sin riesgo de desbordamiento o retorno.
2. Dilatación térmica libre: El acero se expande con el sol del mediodía y se contrae con el frío de la noche. Al fijarse con clips móviles ocultos, la teja Standing Seam «camina» de forma natural sobre la estructura sin rasgarse ni aflojar los amarres.
3. Fabricación en obra (tipo sándwich): En Ingestejas ofrecemos la opción de conformar e instalar la teja directamente en el lugar del proyecto. Esto nos permite generar bandejas continuas desde la cumbrera hasta el canal sin traslapos transversales, ideal para bodegas de longitudes superiores a los 30 o 40 metros.
¿Cuáles son las estructuras metálicas ideales para la teja Standing Seam?
Al no usar tornillos que perforen directamente las correas, la estructura de soporte debe cumplir con criterios rigurosos de alineación y nivelación. En Ingestejas diseñamos y fabricamos las dos soluciones estructurales que mejor se adaptan a este sistema en Colombia:
A. Estructuras con Correas en C o Perfiles PHR (Zonas Industriales y Comerciales)
Es la combinación estándar y más eficiente para bodegas, centros de distribución y plantas de producción.
-
Cómo funciona: Los clips de fijación de la teja se atornillan directamente sobre la pestaña superior de las correas metálicas (perfiles de acero formados en frío).
-
Exigencia técnica: La distancia entre correas (luces) debe calcularse minuciosamente según el calibre de la teja (usualmente calibre 24 o 22 para Standing Seam) y las cargas de viento de la región colombiana donde se construya, evitando que las bandejas de acero sufran deflexiones o pandeos.
B. Estructuras de Celosías o Cerchas de Gran Luz (Sistemas Espaciales)
Para proyectos que requieren plantas libres de columnas intermedias (como hangares, polideportivos o supermercados), las cerchas de acero combinadas con Standing Seam son la solución perfecta.
-
Ventaja: Al ser un sistema de cubierta liviano, reduce significativamente el peso propio que debe soportar la cercha principal, permitiendo diseñar estructuras más esbeltas, estéticas y económicas en consumo de acero estructural.
